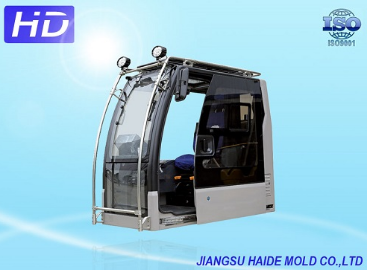

工程車駕駛室種類的焊接靠夾具的順序動作實現地板、前圍、后側圍三大總成自動組裝,這一設想來源于產品的搭接結構,平頭車“三大總成”搭接形式。

　　根據產品的特點,“三大總成”組合時,必須依循先組裝前圍、后組裝后側圍的原則,平移及翻轉機構并用。動作順序?yàn)?油缸1動作,前圍夾具滑臺平移;油缸2動作,前圍夾具翻轉90°,此時前圍與地板總成側面貼合組裝到位;油缸4動作,后側圍夾具翻轉90°;油缸3動作,后側圍夾具滑臺下移,此時后側圍落在地板總成的翻沿上，且上部搭接在前圍上面,完成了“三大總成”在空間自動組裝。這一實例充分證明:利用液壓缸控制大型滑臺的翻轉及平移,可保證機構運行的平穩性和可靠性。

　　“裝置”分別由底座、運動機構、專用焊鉗、二次電纜、變壓器等5大部分組成,每臺“裝置”由電磁氣閥控制,按預先編制好的焊點順序和焊接程序進行,即原位※到位※焊接※移位(移動或擺動)※再焊接※回位的自動循環。

　　每臺“裝置”都要與傳動機構和焊接夾具匹配使用,要在定位夾緊點林立、結構密布的傳動機構和夾具剩余的極其窄小的空間運動和施焊，對“裝置”整體結構設計提出了較高的要求。汽車鈑金件在滿足使用的條件下,必須結構緊湊,輪廓尺寸小,焊接的接近性好。
